Question #843

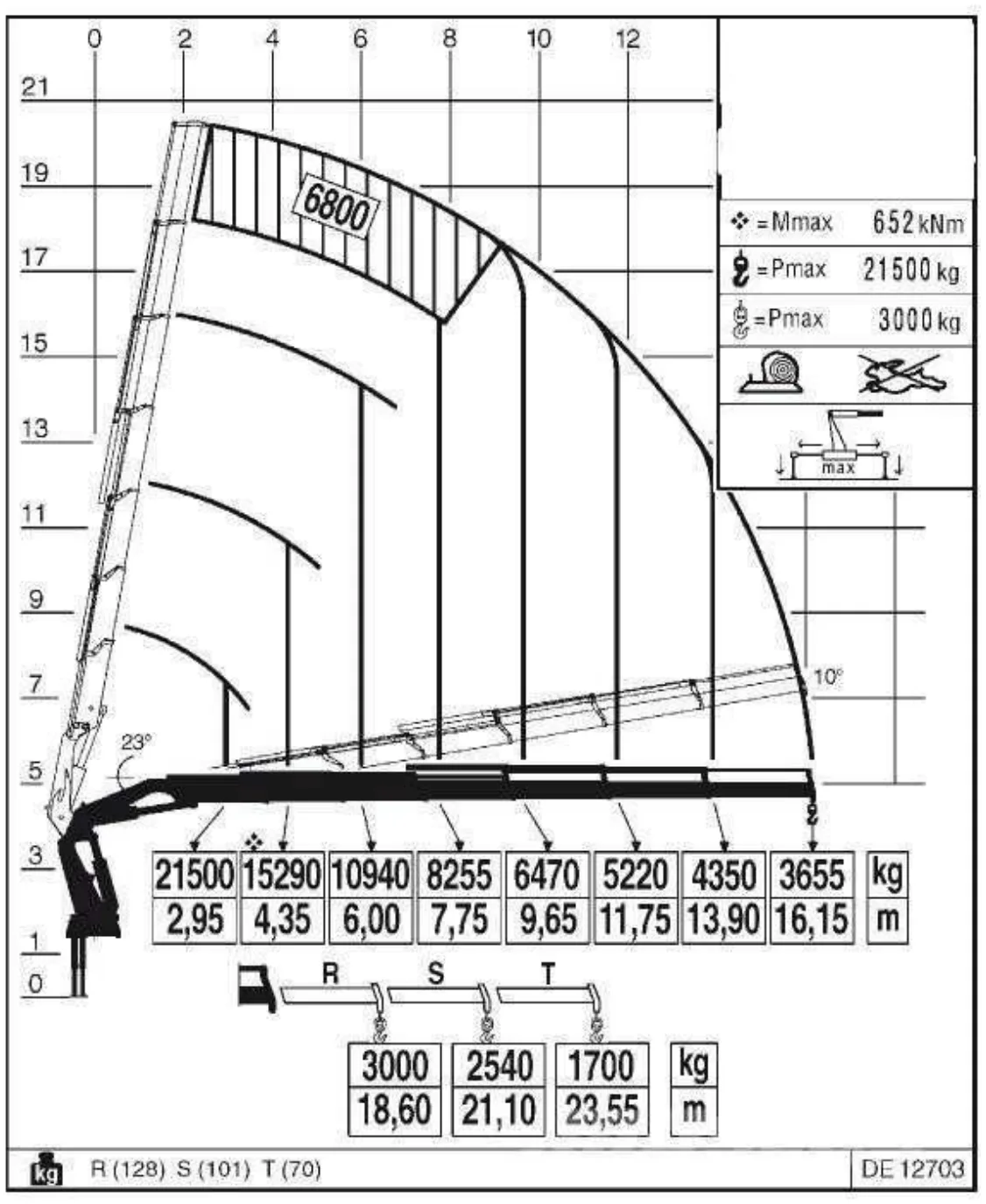

Based on the diagram shown, determine the maximum distance at which a load of 6470 kg can safely be placed:
W oparciu o przedstawiony diagram określ na jaką maksymalną odległość można bezpiecznie podać ładunek o masie 6470 kg:
Open full-size illustrationa
7 m
7 m
b
9.65 m
9,65 m
Correct answer
c
10.3 m
10,3 m
d
6.25 m
6,25 m
Why?
The chart pairs a lifting capacity (udźwig) of 6470 kg with an outreach (wysięg) of 9.65 m. This is the maximum distance for that mass according to the chart. An outreach of 10.3 m exceeds this limit, while 7 m is not the maximum possible distance.
