Question #846

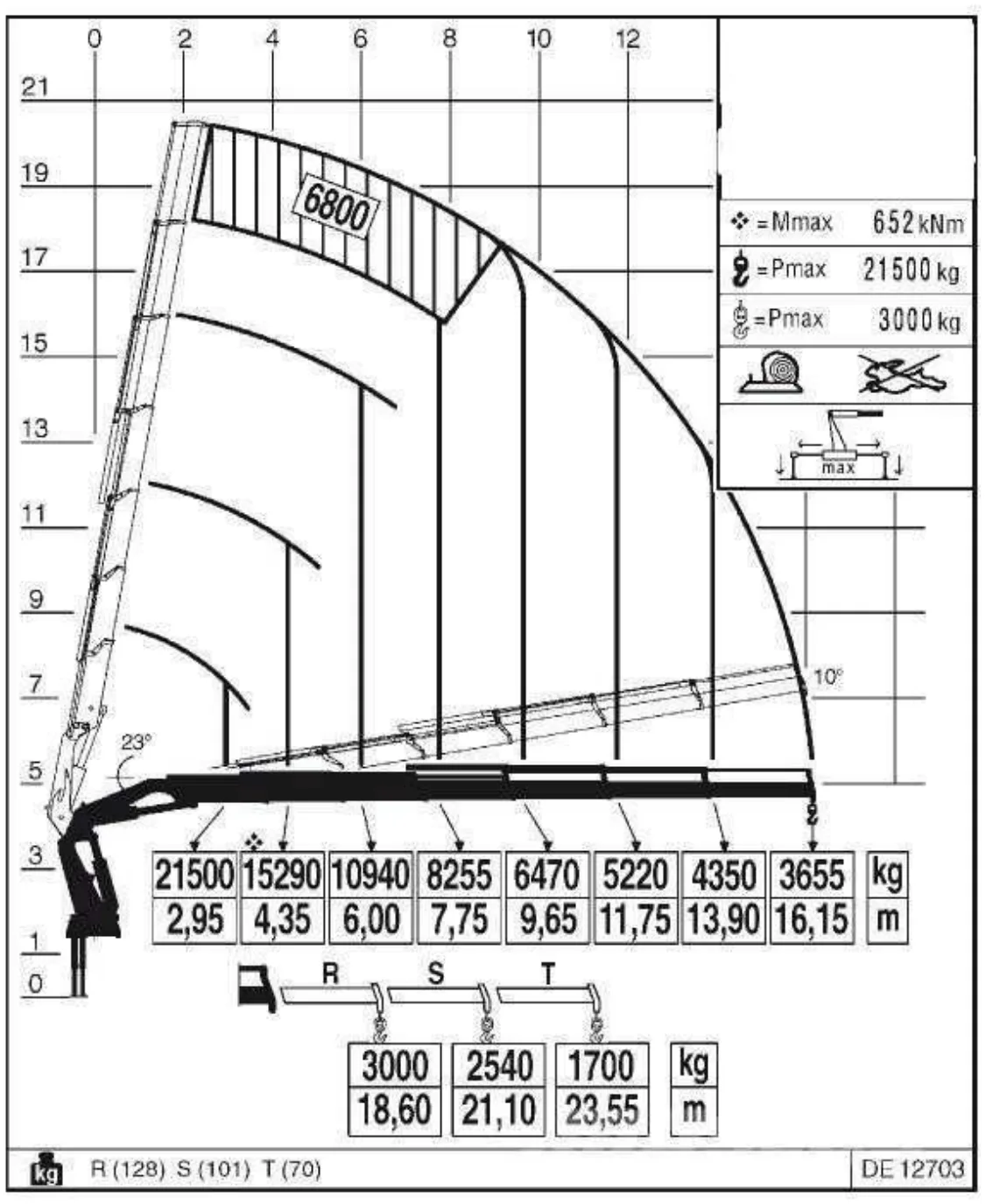

Using the diagram shown, identify the correct crane operating parameters:
W oparciu o przedstawiony diagram wskaż poprawne parametry pracy żurawia:
Open full-size illustrationa
operation with the outriggers at minimum extension
praca na minimalnym wysuwie podpór
b
maximum reach of the boom with powered extension: 16.15 m
maksymalny wysięg wysięgnika z mechanicznym wysuwem 16,15 m
Correct answer
c
maximum lifting capacity: 25.1 t
maksymalny udźwig 25,1 t
d
answers a and c are correct
odpowiedź a i c jest prawidłowa
Why?
The main chart ends at a reach (wysięg) of 16.15 m, corresponding to powered extension, called mechanical extension (wysuw mechaniczny) in this question. The longer reaches use manual extensions R/S/T. The outrigger (podpory) symbol marked max requires full extension, and the maximum lifting capacity (udźwig) is 21.5 t, not 25.1 t.
