Question #813

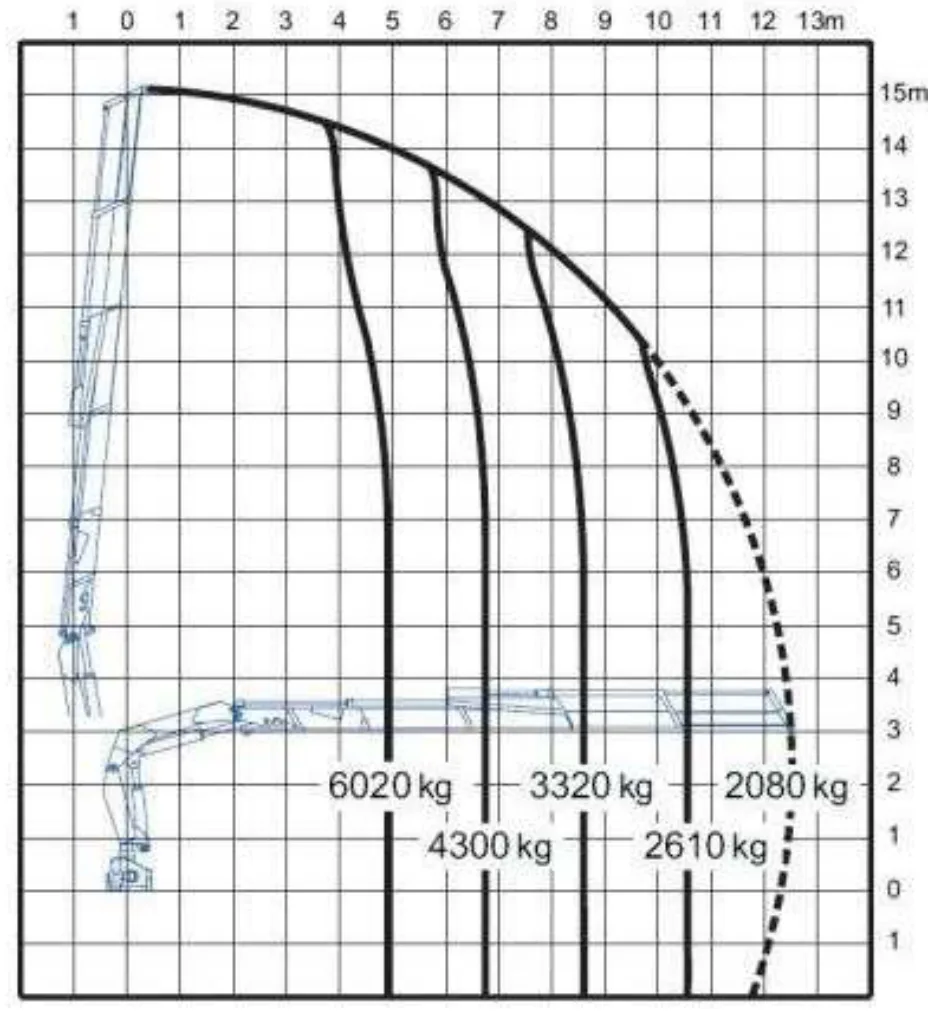

Using the diagram, identify the maximum mass of a load that can be placed at a distance of 13 m:
W oparciu o przedstawiony diagram wskaż maksymalną masę ładunku, jaką można podać na odległość 13m:
Open full-size illustrationa
2.1 t
2,1 t
b
2.8 t
2,8 t
c
2.4 t
2,4 t
d
all answers are incorrect
wszystkie odpowiedzi są niepoprawne
Correct answer
Why?
A working radius (wysięg) of 13 m lies outside the operating area shown in the diagram, so none of the listed masses is valid. Even the outer dashed curve does not reach 13 m. The 2080 kg label does not permit a load of 2.1 t at that distance.
